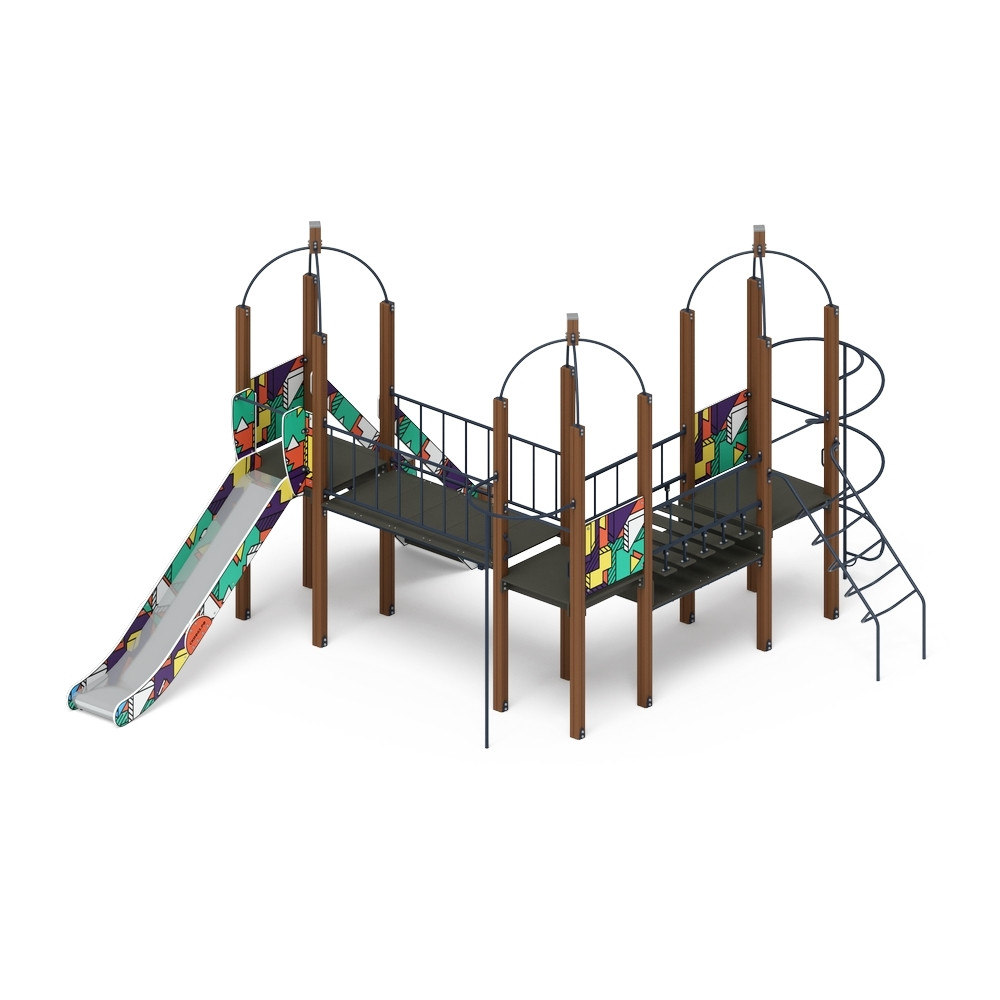

Детский игровой комплекс «Навина (Геометрия)» ДИК 2.09.06-02 H=1500

Комплектация

Кол-во

Единица измерения

Башни

Выполнены из четырёх клеёных брусьев не более 100х100мм высота 3000мм-2 шт и одна высотой 2500 мм; пол из ламинированной фанеры, с анти-скользящим покрытием 1000х1000мм толщиной 18мм; башни украшены декоративными куполом из труб диаметром 27 мм. Размер башен 1000х1000х3870(h) – 2 шт.

1000х1000х3280(h) – 1 шт.

Отметка пола от планировочной отм. Площадки 1500 мм – башня с горкой;

отметка пола от планировочной отм. площадки 1300 мм – средняя башня;

отметка пола от планировочной отм. площадки 1200 мм – башня с винтовым шестом.

4

комплект

Горка

Скат горки шириной 530 мм, выполнен из нержавеющей стали t 1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт –в стиле «Геометрия»- основной цвет принта – бирюзовый, на нем расположены геометрические фигуры, различных цветов- белого, красного, фиолетового, зеленого, голубого, желтого цвета. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской).

Размер горки в плане 530х 2670х1500(h)

1

комплект

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и шести ступенек, выполненных из ламинированной анти-скользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

2

комплект

Перила лестницы

Выполнены влагостойкой фанеры толщиной 24 мм. В комплекте 2 шт. перил

2

комплект

Прямой мост 2000

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм.

2

шт.

Ограждения моста

Ограждение моста - сварная конструкция из стальных труб диаметром 27 мм и 22 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в красный цвет). Комплект- 2шт.

2

комплект

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм.

1

шт.

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами  имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм.

1

комплект

Лаз-лестница

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы  диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет.

1

шт.

Вертикальный шест со спиралью

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет.

1

шт.

Прямой шест

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет.

1
