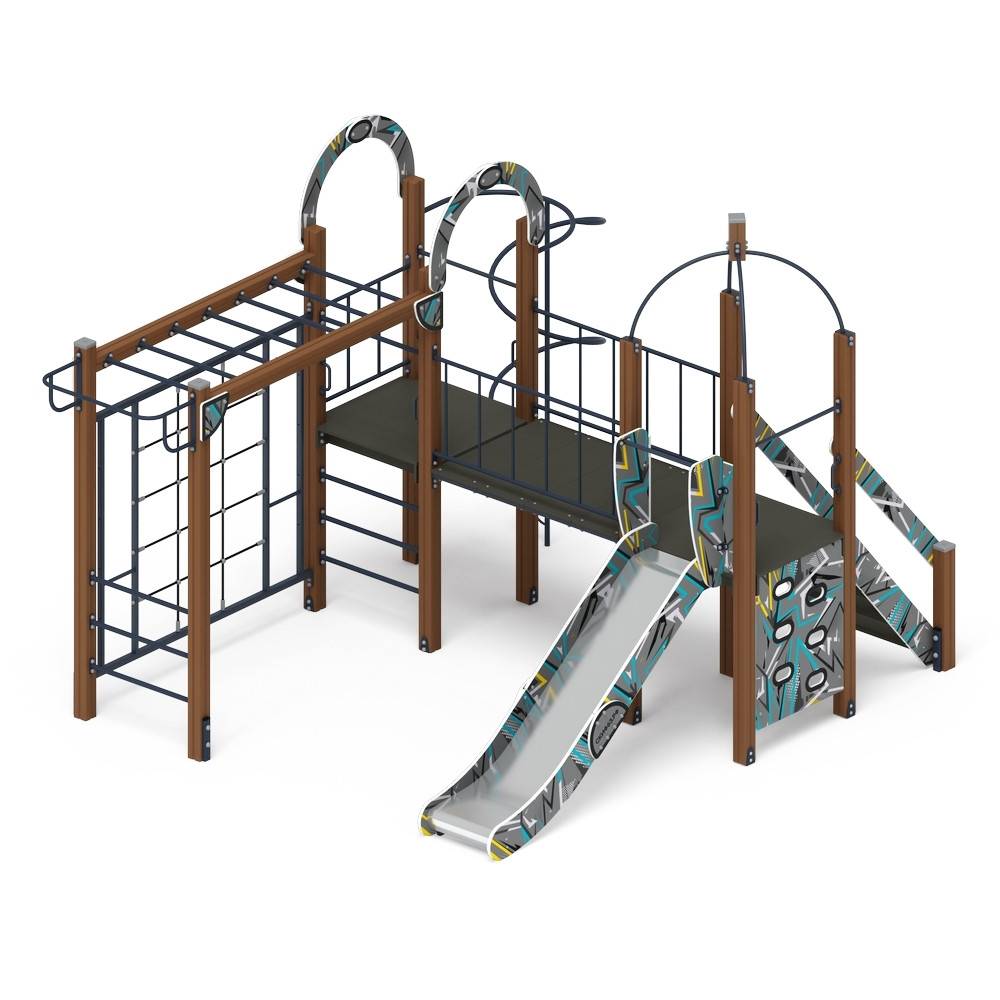

Детский игровой комплекс «Навина (Техно-голубой)» ДИК 2.09.04-01 H=1200

Комплектация

Кол-во

Единица измерения

Башни

Выполнены из четырёх клеёных брусьев не более 100х100 мм высота 2500 мм; пол из ламинированной фанеры, с анти-скользящим покрытием 1000х1000 мм толщиной 18мм; над одной башней имеется декоративный купол из стальных труб, над второй башней – арки, разборная конструкция из двух полуарок, габарит 820х285х18 мм и накладки 225х140х18 мм, кромки фанеры тщательно шлифованы, фанера окрашена с нанесением принта –техно-голубой. Размер башен 1000х1000х3280(h)-с куполом и 1000х1000х3200(h) – с арками. Отметка пола от планировочной отм. площадки 1200 мм.

2

комплект

Горка

Скат горки шириной 530 мм, выполнен из нержавеющей стали t 1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт –в стиле «Техно-голубой»- основной цвет принта светло-серый. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской).

Размер горки в плане 530х 2270х1200(h)

1

комплект

Скалолаз

Скалолаз состоит из щита из влагостойкой фанеры, толщиной 18 мм, размер 1000х800 мм, с прорезями. Окрашен с нанесением принта в стиле «техно-серый».

1

шт.

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной анти-скользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

1

шт.

Прямой мост 1500

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм.

1

шт.

Ограждения моста

Сварная конструкция из стальных труб диаметром 27 мм и профиля 15х15 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской. Комплект- 2шт

1

комплект

Вертикальный шест со спиралью

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет.

1

шт.

Рукоход

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. Толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм.

1

комплект

Решетка для лазания

Выполнена из сварного каркаса из профиля прямоугольного 40х25, профиля 40х40 и трубы диаметром 32 мм.  Сварная конструкция является каркасом для сетки. Сетка из шести-прядного армированного полиамидного каната тросовой свивки диаметром 16 мм. На брус обвязки стоек крепится при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой.

1

комплект

Турник

Турник выполнен из гнутой трубы диаметром 27 мм размером 400х900 мм, окрашен порошковой краской в графитово-серый цвет.

1

шт.
